系統設計思路及特點
在對XXX礦業的井下人員定位系統、安全監測監控系統、通訊聯絡系統進行設計時，我們將基于KJJ18型千兆工業以太環網交換機構建主通訊平臺，工業以太環網平臺。KT359R-F人員定位無線通訊多網合一智能分站與KJJ18型環網交換機對接形成子環及數個支線，大幅度提高井下通信系統的自愈能力與應急通信能力。
KT359R-F多合一分站采用高度模塊化設計，配置有WIFI無線通信模塊、SUPER2.4G人員定位讀卡模塊、RS485信號接入模塊、TCP/IP網絡交互模塊，手機與標識卡采用無線方式與分站進行通訊，視頻監控?cái)z像頭與IP廣播電話分站等設備直接接入分站通訊無需單獨布線，分站自身具備多媒體顯示屏可以顯示監控范圍內的人員卡號信息，地面也可以通過多媒體顯示屏下發漢字信息進行有效的安全宣傳和提示。
電話業務通過地面一臺語音服務器和調度臺及井下電話分站，實現有線調度電話、無線通信、IP廣播系統的一體化調度，進行統一的強插、強拆、組呼、群呼、錄音、監聽等調度管理。 井下有線調度電話可以就近接入電話分站，電話分站就近直接接入環網交換機或人員定位多功能基站即可，不需要再單獨布線。地面電話系統使用地面電話網關接入通訊系統進行統一管理，大幅降低和減少通訊功能模塊的重復建設和維護管理工作量。另外如礦區建設有移動、聯通等運營商的集團小號系統，如果技術條件允許，通訊系統也可與小號系統聯動。 設置綜合平臺系統，可以預留上級管理部門的數據接口和視頻接口，實現監管等部門對礦山監控系統的監控監測數據、井下人員信息以及視頻資源的瀏覽和控制。我司將以上功能模塊設計為“搭積木”方式，及模塊全部可以進行自主選擇與組合，增強設備的實用性且便于成本控制。
系統結構圖
系統通信特點

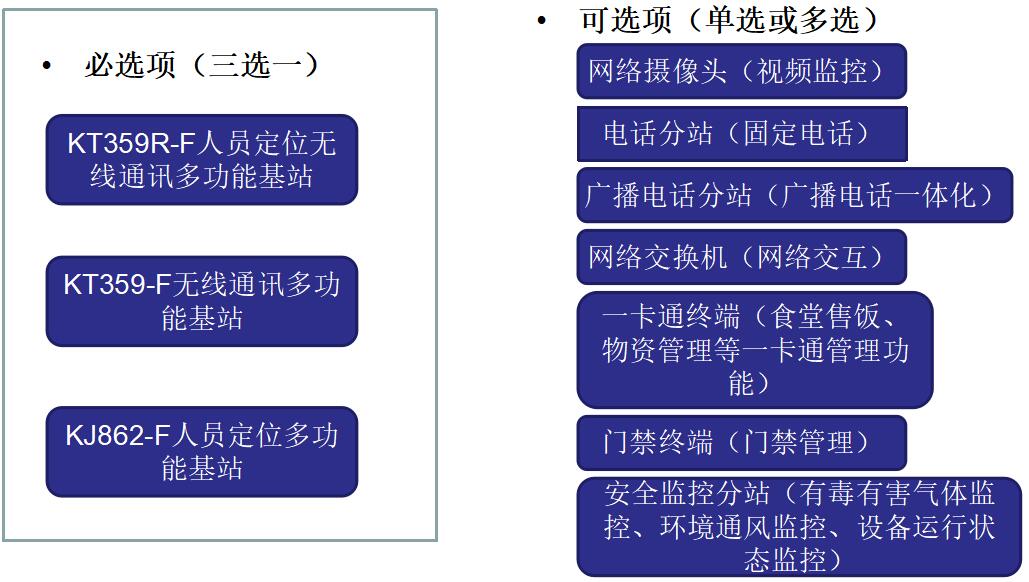

每個監控點系統功能組合選擇
KJJ18工業以太環網平臺設計
人員定位管理系統設計
視頻監控系統設計
通訊聯絡系統設計
壓風自救系統設計
緊急避險系統設計
